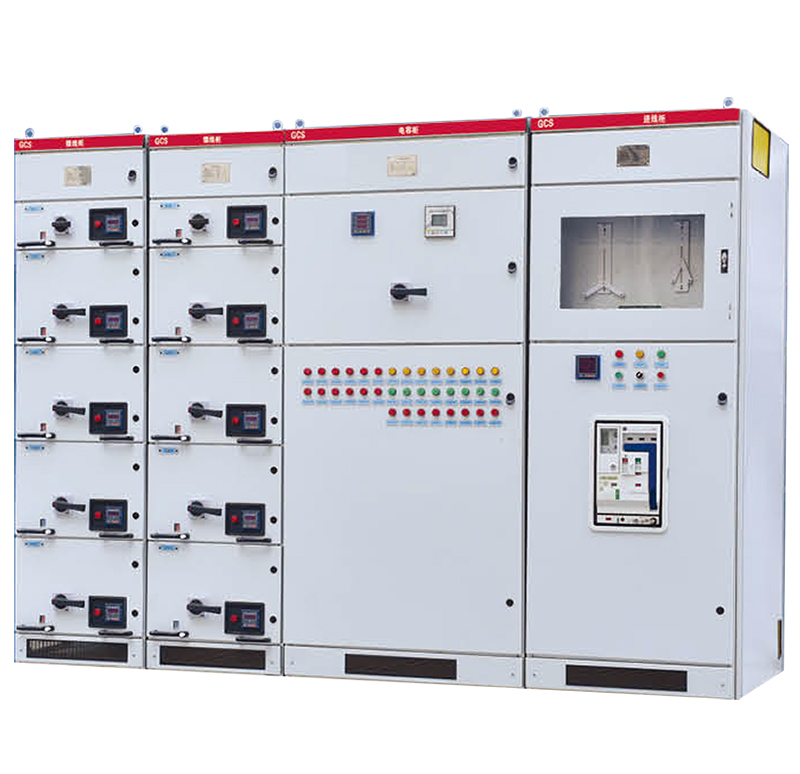

GCS低壓抽出式開關柜

GCS裝置適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統。在大型發電廠、石化系統等自動化程度高，（660V）,額定電流為4000A及以下的要求與計算機接口的場所，作為三相交流頻率為50(60)Hz,額定工作電壓為380V(400V)，發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝冒。
裝置特點/
提高轉接件的熱容量，較大幅度的降低由于轉接件的溫升給接插件、電纜頭、間隔板帶來的附加溫升；
·功能單元之間、隔室之間的分隔清晰、可靠，不因某一單元的故障而影響其它單元工作，使故障局限在最小范圍；
?母線平置式排列使裝置的動、熱穩定性好，能承受80/176kA短路電流的沖擊；
·MCC柜單柜的回路數量多到22回，充分考慮大單機容量發電，石化系統等行業自動化電動門（機）群的需要；
·裝置與外部電纜的連接在電纜隔室中完成，電纜可以上下進出。電流互感器裝置于電纜隔室內，使安裝維修方便；
·同一電源配電系統，可以通過限流電抗器匹配限制短路電流，穩定母線電壓在一定的數值，還可部分降低對元器件短路強度的要求；
·抽屜單元有足夠數量的二次插接件（1單元及以上為32對，1/2單元為20對)，可滿足計算機接口和自控回路對接點數量的要求。

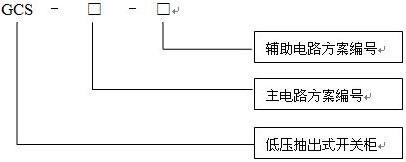

二、  型號及含義

三、 使用條件
1、  周圍空氣溫度不高于+40℃不低于-5℃，24h內的平均溫度不得高于+35℃；2、  戶內安裝使用，使用地點海拔高度不得超過2000m;3、  周圍空氣相對濕度在高溫度為+40℃時不超過50%。在較低溫度時允許有較大的相對濕度。（例如+20℃時為90%）應考慮到由于溫度的變化可能會偶然產生凝露的影響；4、  設備安裝時與垂直的傾斜度不超過5%；5、  設備安裝在無劇烈震動和沖擊的地方，以及不足使電器元件受到腐蝕的場所；6、  用戶有特殊要求時可與制造廠協商解決。
四、技術參數

五、  結構特點
1、  主構架采用8MF型開口型鋼，主構架裝配形式設計為兩種，全組裝式結構和部分（側柜和橫梁）焊接式結構，型鋼的兩側面分別有模數為20mm和100mm的?9.2mm的安裝孔，內部安裝靈活方便；2、  裝置的各功能室相互隔離，其隔室分為功能單元室，母線室和電纜室，各室的作用相對獨立；3、  水平主母線采用柜后平置式排型方式，以增強母線抗電動力的能力，是使裝置的主電路具備高短路強度能力的基本措施；4、  電纜隔室的設計電纜上下進出均十分方便。
六、柜體尺寸
